Installation tableau électrique piscine en Gironde.

L'installation électrique d'une piscine privée est soumise à la norme NF C 15-100 § 702 (Zones de baignade et piscines) — une des sections les plus contraignantes de la norme électrique française. Les exigences de cette section sont fondées sur un risque particulièrement grave : l'électrisation dans l'eau (conductrice) peut provoquer une tétanisation musculaire qui empêche de nager, entraînant la noyade même pour des courants bien inférieurs au seuil léthal de fibrillation cardiaque (quelques milliampères suffisent à provoquer l'incapacité). La NF C 15-100 § 702 définit 4 volumes de protection autour du bassin dans lesquels l'installation des matériels électriques est réglementée : Volume 0 (intérieur du bassin — seul l'éclairage sous-marin en 12V via transformateur de séparation est autorisé), Volume 1 (2 m autour du bassin et 2,5 m en hauteur — IP X5 minimum, matériels spécifiques piscine), Volume 2 (jusqu'à 3,5 m autour du bassin — IP X4 minimum, pas de prises de courant), Volume 3 (jusqu'à 5 m — prises IP X4 protégées par DDR 30mA, pas de tableau général).

La liaison équipotentielle supplémentaire est l'exigence technique la plus souvent mal réalisée ou omise par des électriciens non spécialisés. Son principe : relier par un conducteur de cuivre (vert/jaune, 4 mm²) tous les éléments conducteurs accessibles dans et autour du bassin pour les maintenir au même potentiel électrique. Si un élément conducteur est à un potentiel différent d'un autre (par exemple : armature béton à 0V, échelle inox à 5V due à une fuite électrique sur la pompe), une différence de potentiel apparaît entre eux — quiconque touche les deux simultanément (baigneur agrippé à l'échelle, pieds sur le fond) reçoit cette tension. La liaison équipotentielle réduit cette différence à moins de 0,5V quel que soit l'état du réseau électrique. ETBat raccorde systématiquement : armatures de béton du bassin, toutes les pièces à sceller métalliques (buses, skimmers inox), échelle et main-courante inox, rails de volet roulant, armatures de la margelle si béton armé, tous les équipements électriques du local technique (pompe, PAC spa, éclairage).

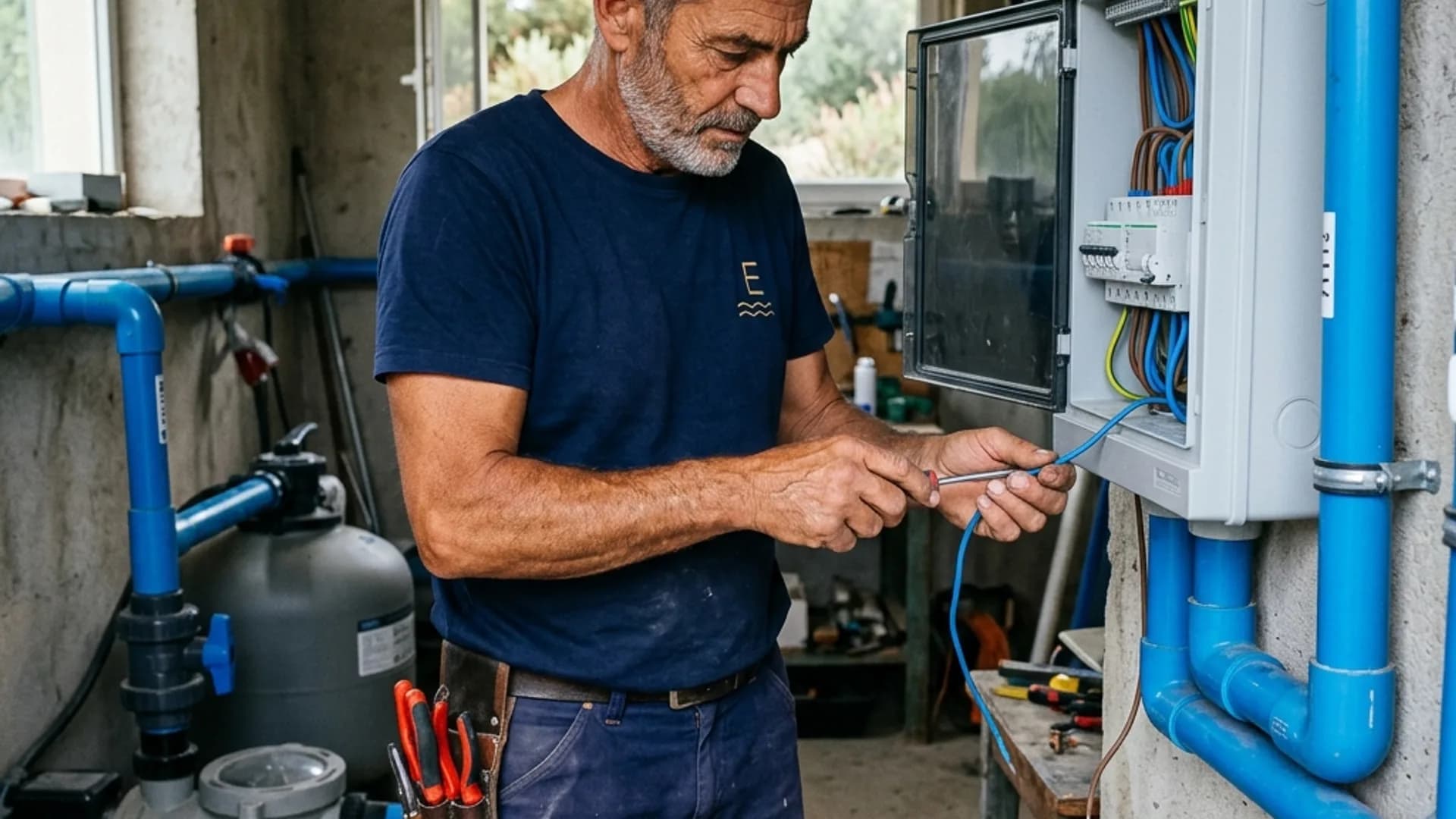

Le local technique de la piscine doit répondre à des exigences précises de la NF C 15-100 § 702 et du DTU 60.11. Il est situé hors du Volume 3 (à plus de 5 m du bassin idéalement, ou avec porte fermée si plus proche — porte coupe-feu si < 3 m). Ventilation obligatoire haute et basse (section minimale 250 cm² chaque grille — renouvellement des vapeurs de chlore corrosif pour les matériels électriques). Prise de terre locale. Tableau de protection dédié piscine : ETBat installe un tableau IP 65 (étanche aux projections) monté dans le local technique, regroupant tous les circuits piscine sur disjoncteurs différentiels 30mA type A (pas type AC — les variateurs de pompe et les alimentations LED génèrent des courants continus pulsés que le DDR type AC ne détecte pas). Chaque équipement a son propre disjoncteur divisionnaire : pompe de filtration, éclairage sous-marin (transformateur 12V), PAC de chauffage eau (si équipée), aspirateur robot électrique, éclairage local technique, prise de service locale IP 65.

L'éclairage sous-marin (Volume 0 = intérieur bassin) est l'équipement le plus réglementé. La NF C 15-100 § 702 n'autorise dans le Volume 0 que des appareils alimentés en Très Basse Tension de Sécurité (TBTS) 12V DC via un transformateur de séparation de sécurité installé hors du Volume 2 (dans le local technique, à plus de 3,5 m du bassin). Le câblage entre le transformateur et les projecteurs sous-marins doit être un câble HO7 RN-F (caoutchouc vulcanisé, résistant à l'humidité et au chlore) passant dans un fourreau dédié enterré jusqu'au bord du bassin, puis dans des gaines encastrées dans le béton jusqu'aux noyaux des projecteurs. ETBat dimensionne les projecteurs LED 12V (Astralpool, Hayward, Pentair) selon la surface du bassin : 1 projecteur 18W pour un bassin < 30 m², 2-3 projecteurs pour 30-80 m². Chromothérapie possible (LED multicolore télécommandée) dans le même Volume 0 si transformateur dédié.

La tranchée électrique entre le tableau principal de la maison et le tableau piscine est réalisée selon la norme NF C 68-171 (réseaux souterrains) : profondeur minimale 50 cm, câble HO7 RNF ou U1000R2V dans un fourreau IRL rouge Ø 32-50 mm, grillage avertisseur rouge 20 cm au-dessus. En Médoc, les sols argileux (zones BRGM B et C) imposent une précaution supplémentaire : les mouvements de retrait-gonflement saisonniers des argiles peuvent déplacer les fourreaux de 3-8 cm verticalement — ETBat utilise une gaine annelée souple (annelée = absorbe les contraintes mécaniques sans craquer, contrairement aux fourreaux rigides PVC qui peuvent se fissurer). La tranchée depuis le tableau principal jusqu'au local technique peut atteindre 30-80 m selon la configuration de la propriété — ETBat calcule la section de câble pour limiter la chute de tension à 3 % maximum sur cette longueur (câble 6-10 mm² selon puissance et longueur).
